Немного теории, что это и как работает.
Наверняка многие слышали, что в современных смартфонах есть так называемая быстрая зарядка (протоколы Power Delivery и Quick Charge). Смысл в том, что по согласованию схем питания на смартфон через обычный USB-C порт отдается не стандартные 5В 1А а 9В 3А, 12В 3А, 15В 3А и др. А некоторые зарядки умеют заряжать даже ноутбуки напряжением 20В и током 5А.
Если умножить напряжение на ток, получим мощность в ваттах. Например, на зарядке которая поддерживает 20В 5А будет написано 100 Вт. 15В 3А - 45 Вт. И.т.д. Часто пишут суммарную мощность нескольких портов, например 45Вт + 21Вт = 66Вт суммарная мощность. Обычно на коробке или сзади зарядки написано, какие спецификации она поддерживает. Обычно это 5В 3А, 9В 3А, 12В 3А, 15В 3А, 20В 5А - это спецификации стандарта PD v3 и выше.

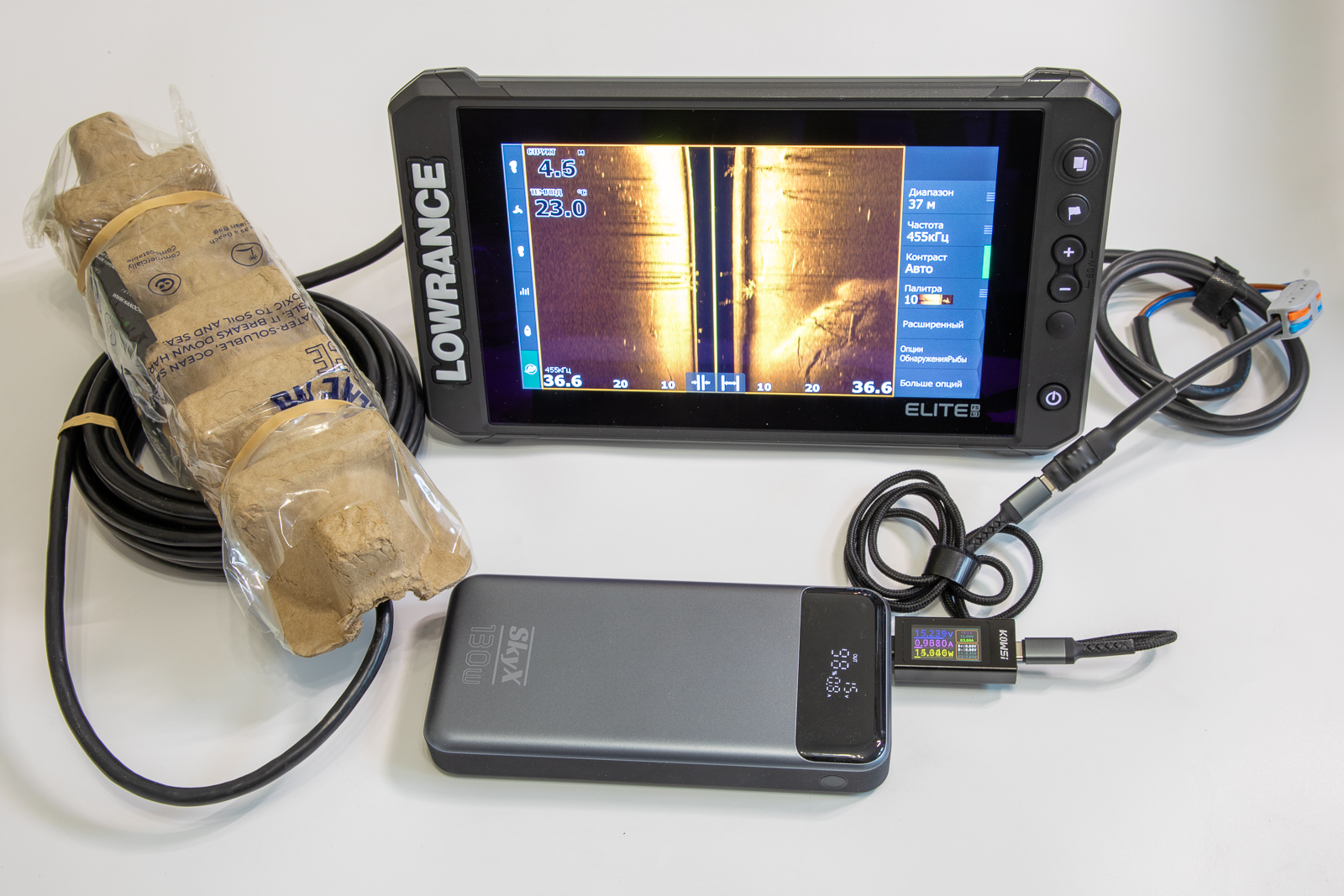

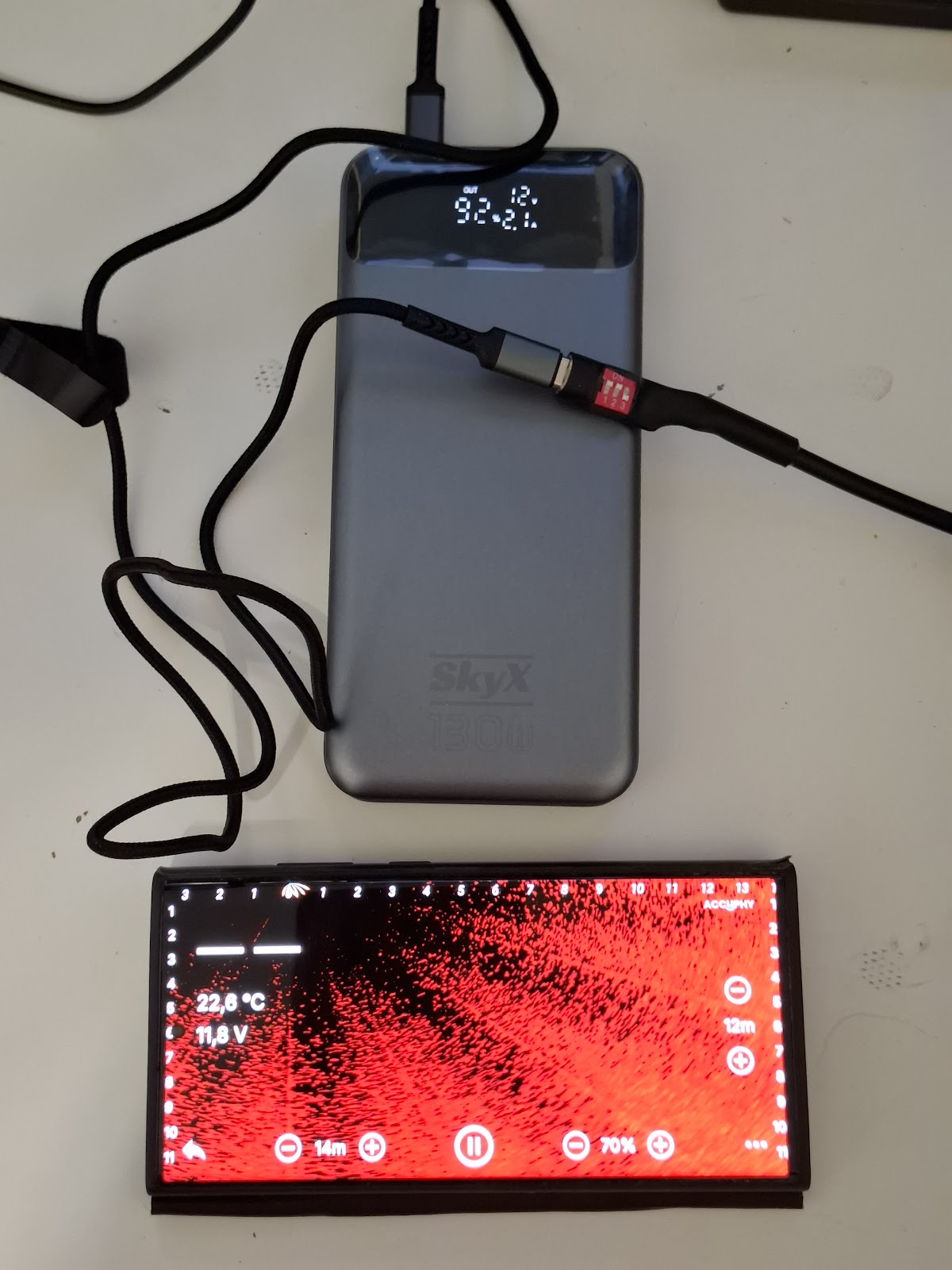

Таким образом от стандартного пауербанка с поддержкой PD3 и выше используя модуль питания на 12В (точнее 15В) можно запитать практически любой эхолот, ток потребления которого меньше 3А. Но есть нюанс. Часто на блоках питания и пауербанках пишут соответствие PD3, но реальный ток который отдает пауербанк, меньше 3А (потому что Китай), и эхолоту его не хватает, в результате чего он не работает. Ниже и выше фото и видео тестов Accuphy PingLive Sonar с новым мощным роутером Router One и питанием от 100 Вт пауербанка, который отдает реальные 3А на USB-C порт. У Mini потребление еще ниже поэтому он также будет работать.
Потребление эхолотов Accuphy несколько ниже, чем потребление классических эхолотов от Lowrance, Garmin и др, поэтому есть возможность запитать прибор от пауербанка с поддержкой PD3 а именно 12В 3А (точнее 15В 3А, ниже объясним почему). Следует выбирать пауербанк емкостью от 30А/ч и выше. А вот мощность надо смотреть, чтобы пауербанк отдавал реальные 3А, читать отзывы, тестировать, или купить такую же модель пауербанка как у нас на тестах (Skyx 130W PD Power Bank 30000mAh, возможно они бывают большей емкости). Сейчас в наличии вторая версия модуля, которая поддерживает мощность 100 Вт и достаточна для питания Accuphy Router One который значительно мощнее предыдущей модели с антеннами. Естественно, все заработает только если пауербанк поддерживает такую мощность.

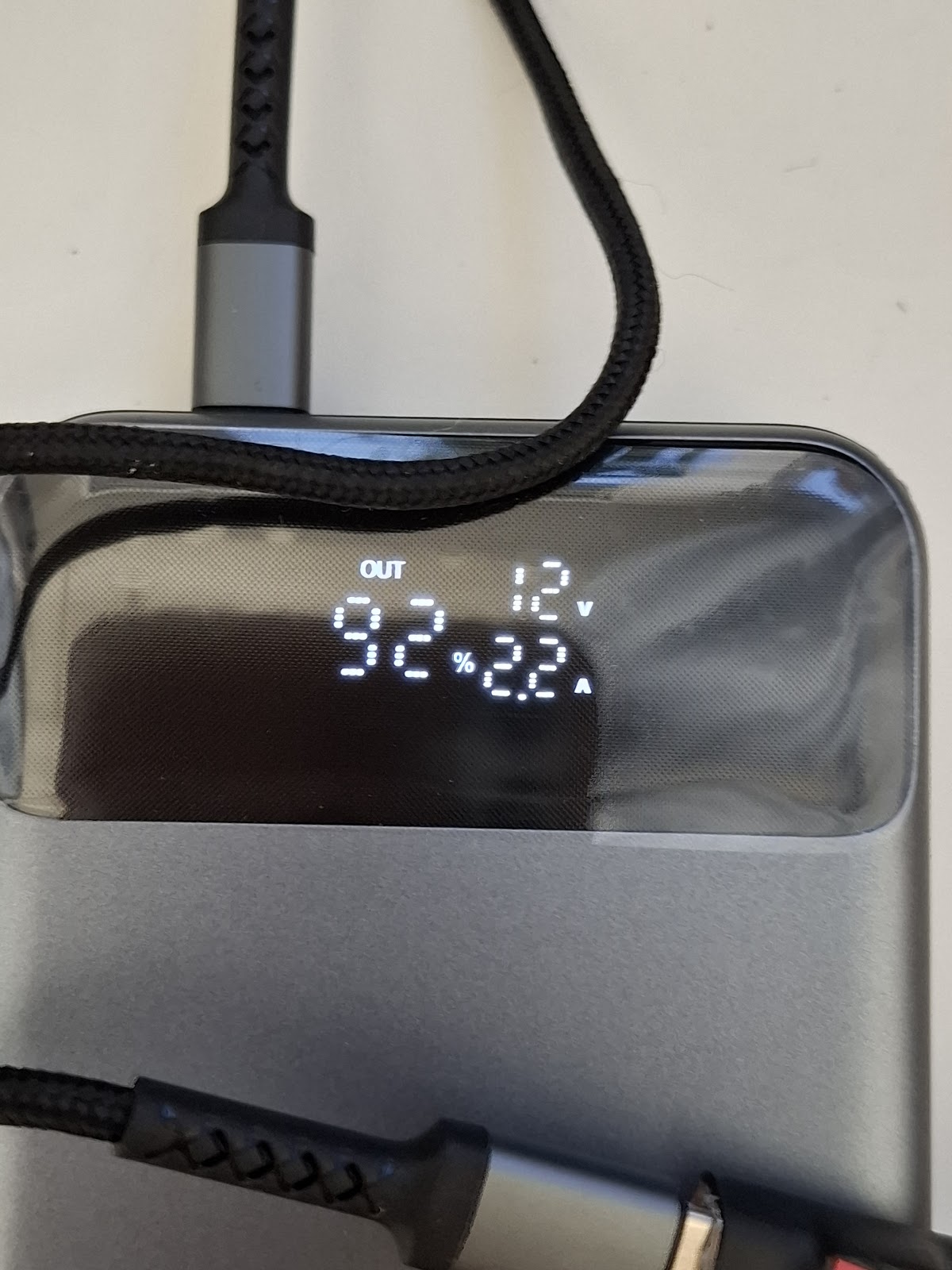

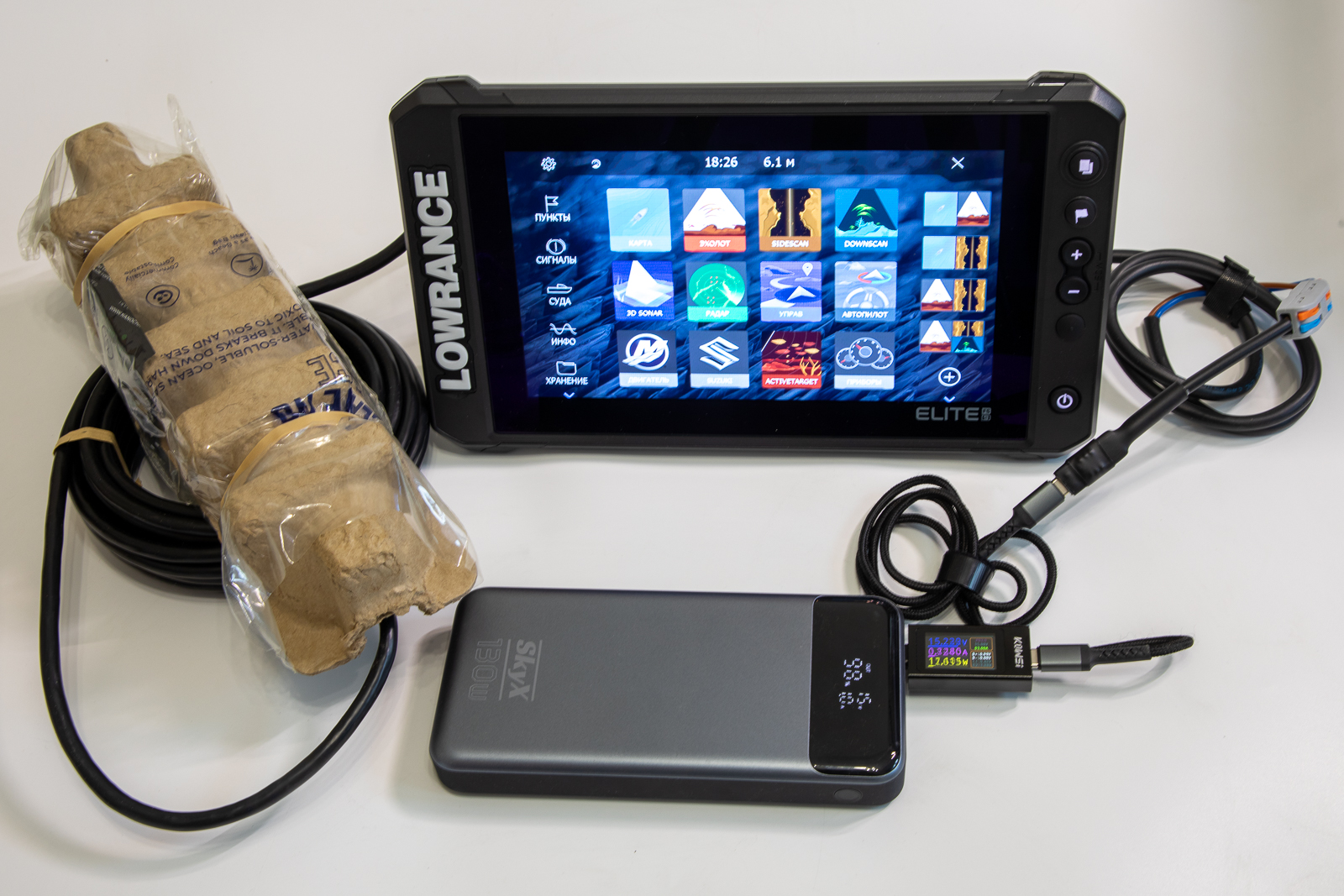

Ниже на фото пауербанк показывает % заряда, напряжение и силу тока которые отдает прибору. Т.е. даже есть некоторый запас.

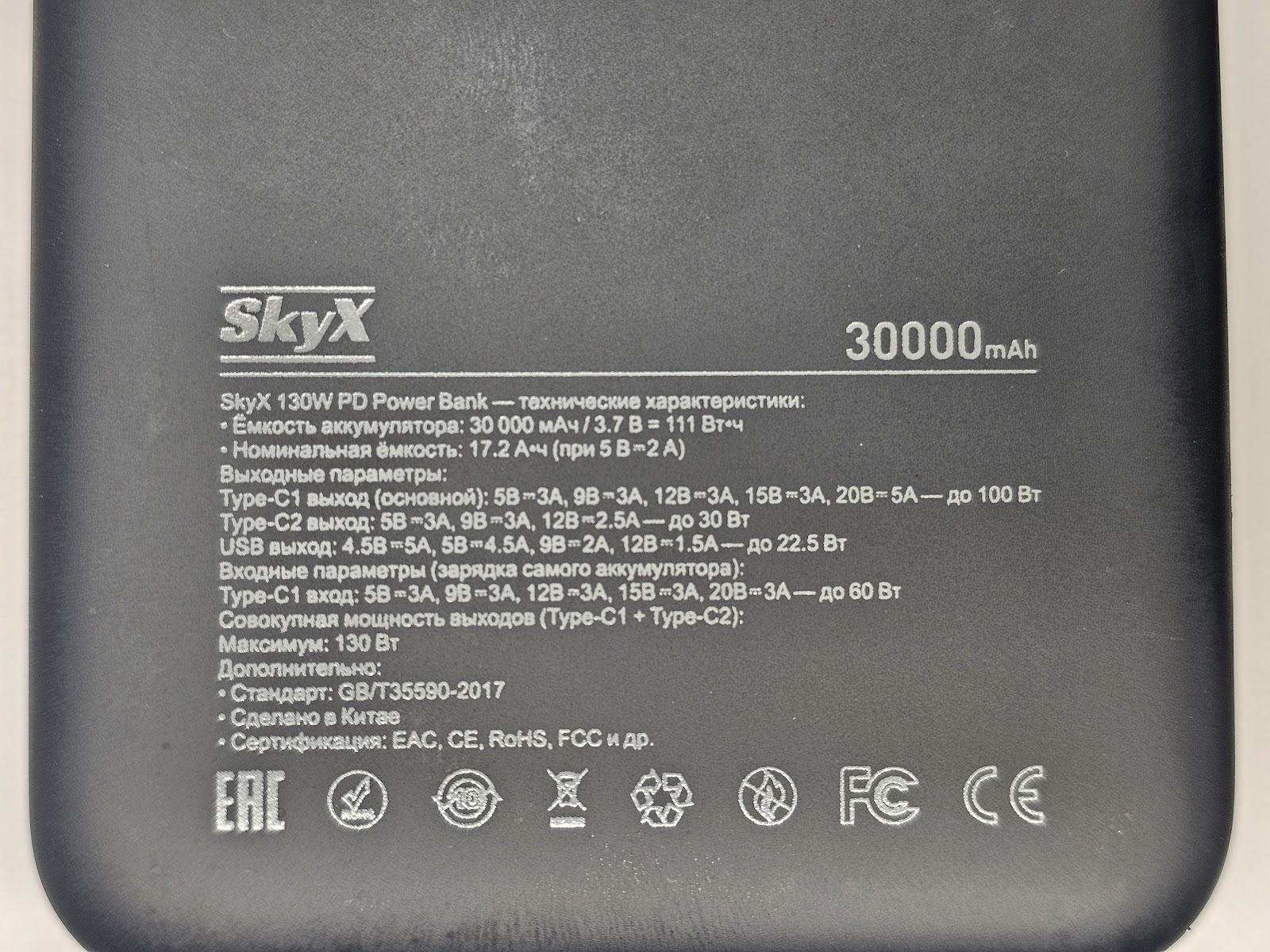

ВАЖНО! Модуль работает ТОЛЬКО с пауербанками, поддерживающими быструю зарядку PD и отдающими реальные 15В 3А и выше на USB-C порт. Провод должен поддерживать от 45 Вт ватт! (3 ампера). Пауербанки с мощностью до 45 Вт на USB-C порт не будут работать, с ними эхолоту банально не хватит мощности. Например, типовой пауербанк отдает 22,5 Вт на порт, с ним эхолот работать не будет. Ниже на фото спецификации и модель тестового пауербанка, который гарантированно работает (см видео).

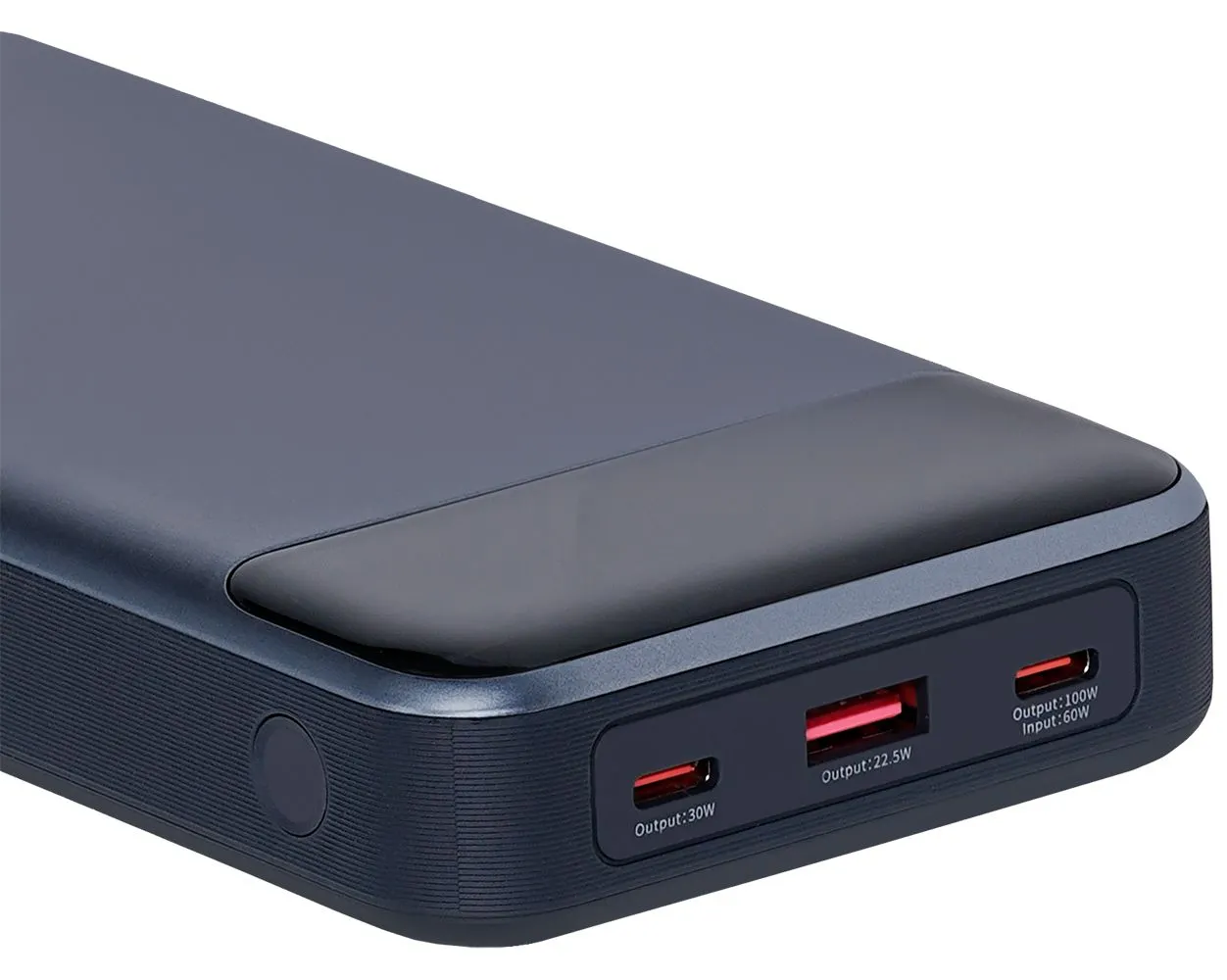

Очень часто мощность, написанная на пауербанке делится между несколькими портами и на порт идет значительно меньше 45 Вт. Например, на пауербанке написано 65 Вт но это суммарная мощность на все порты, а максимальная мощность на одном USB-C порту составляет 22 Вт. Такой пауербанк также не будет работать. Перед покупкой внимательно изучайте информацию о том, какую максимальную мощность пауербанк может отдать именно на USB-C порт и отзывы покупателей, т.к. часто в описании мощность завышается. Ниже фото пауербанка, где прямо написано что порт USB-C отдает честные 100 Вт. без распределения на все порты. Такой пауербанк будет работать нормально.
Бывают ситуации, когда на пауербанке написано 45 Вт и выше, но эхолоту не хватало мощности и он перезагружался. Это происходит потому что на порт отдается не 3А а меньше. Как видно на видео, PingLive Sonar потребляет до 2,5А при работе, поэтому если мощность порта меньше, роутер сонара перезагрузится.
Немного изучив матчасть, мы сделали подобные модули. В основе - PD плата поддерживающая до 100 Вт мощности (20В 5А). На плате можно выставить рабочее напряжение, которое она будет запрашивать у пауербанка с заявленной мощностью. По умолчанию там стоит 12В 3А, но на 12В работа может быть нестабильной - роутер перезагружается или не видит датчик т.к. у всех датчиков почему то разное энергопотребление. Проблема и ее решение описаны здесь. Одним хватает 2А, другим надо 4А и они не стартуют от модуля. Тем более что в спецификации указано 40 Вт максимум, для 12В это 3,4А что выше спецификации PD (3A). А вот при 15В мы получаем ток 2,7А, что укладывается в спецификацию PD. Разрешенное напряжение питания 11-18В так что мы укладываемся с запасом. Поэтому для максимально стабильной работы мы ставим на модуле 15В 3А, которые проседают до 14,2В. Но подобная мощность возможна только с пауербанком, который ее отдаст. Многие китайские пауербанки не умеют отдавать 3А, хотя там и написано соответствие спецификации PD3.

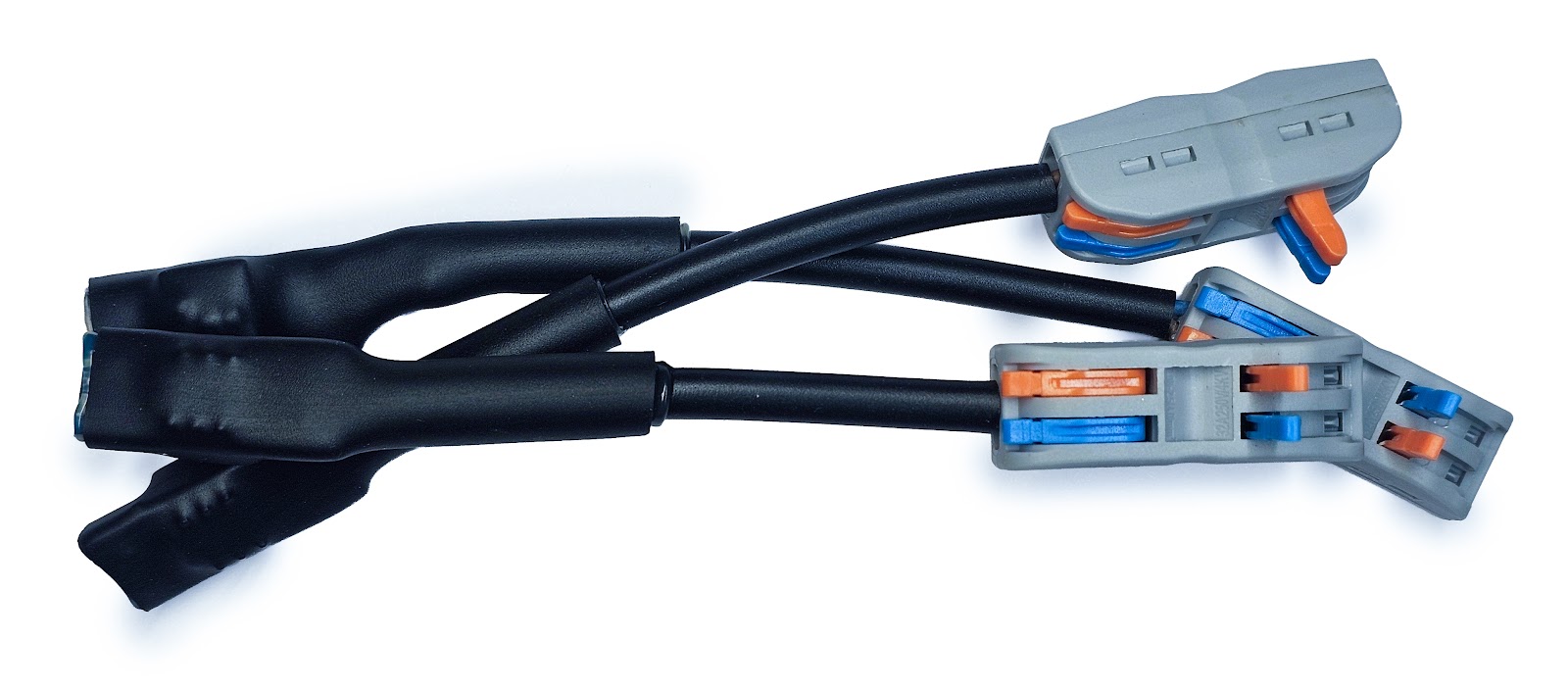

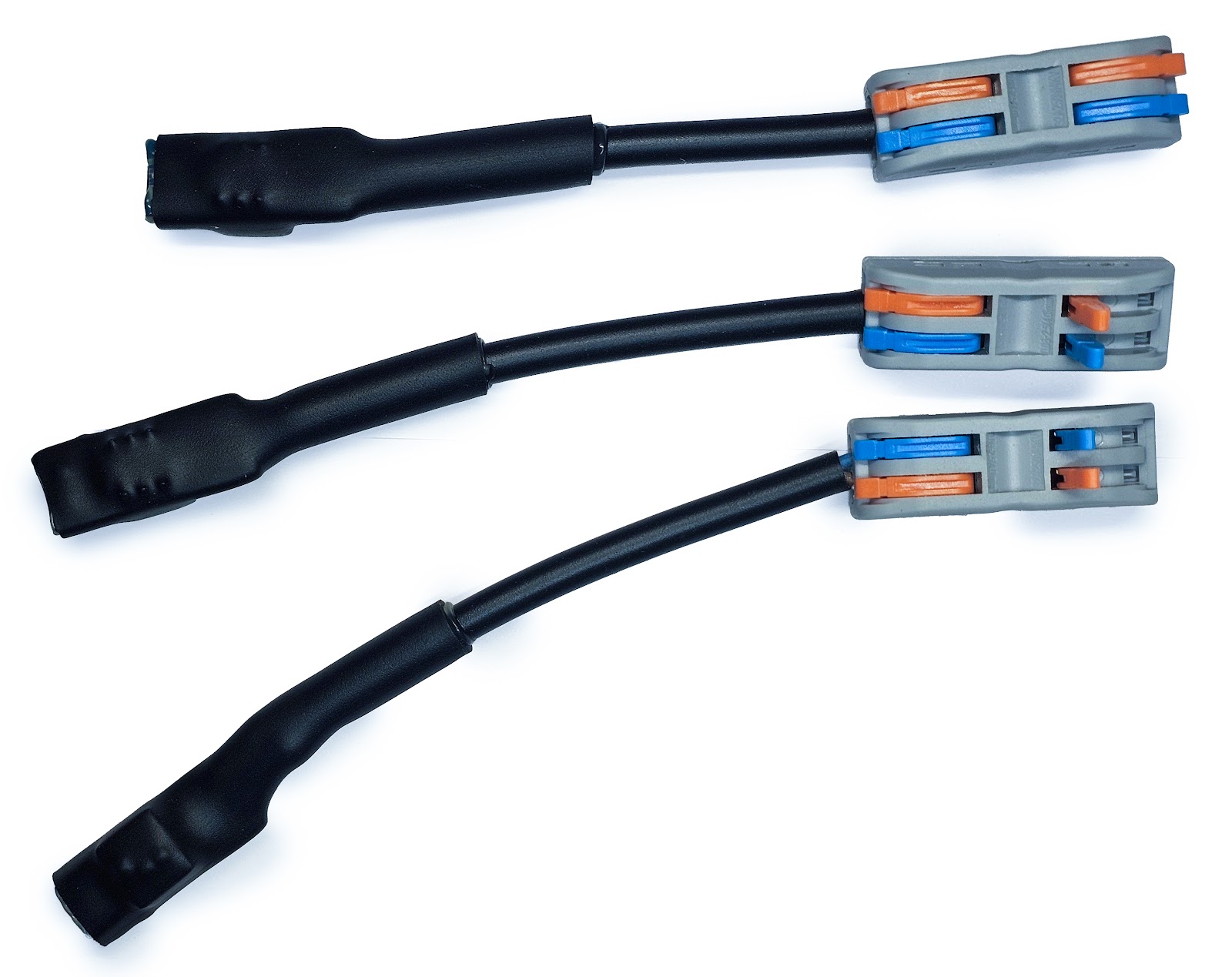

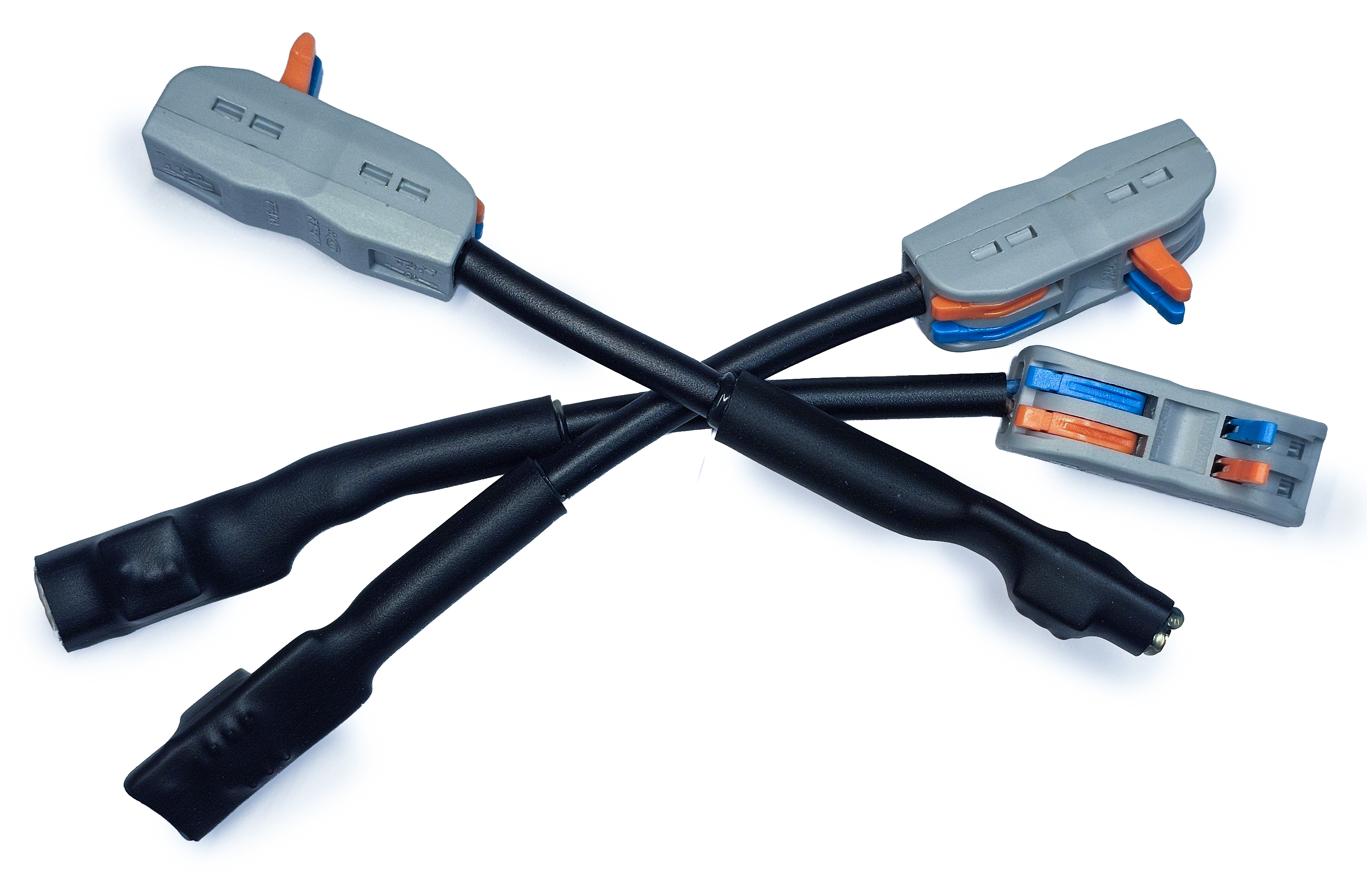

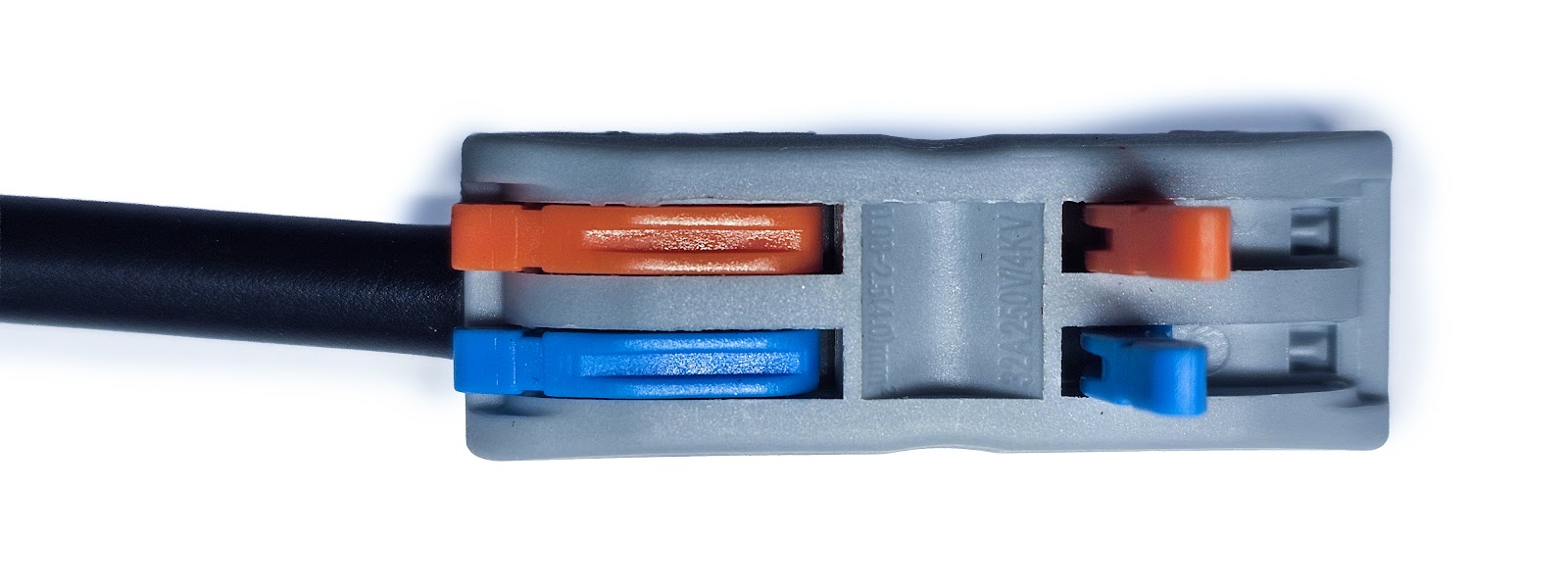

Модуль собран в герметичной термоусадке с быстрозажимной клеммой для подключения эхолота. Настраивать ничего не нужно - воткнули и все работает.
Немного математики:
Прибор расходует порядка 2,5 А в час при 12-15В (в зависимости от прибора) что видно на фото и видео. Для примера возьмем пауербанк емкостью 20 000 мАч или 20 Ач. Данная емкость заявлена для напряжения его банок, а именно 3,7В. Чем выше отдаваемое напряжение, тем меньше емкость. Итак, начальная емкость 20 А/ч при 3,7В. Как узнать какая емкость будет при 12В? С?=20Ач*(3,7В/12В) = 6,17Ач. Округляем до 6Ач. Вы можете подставить в эту формулу значения своего пауербанка и получить его реальную емкость на 12В. В итоге получаем (округленно с учетом потерь), что пауербанка на 20 000 мАч (20 А/ч) при 3,7 В (~6 А/ч при 12В) хватит примерно на 2-3 часа непрерывной работы эхолота PingLive. Соответственно чем выше емкость пауербанка, тем дольше проработает эхолот.
Важно отметить, что это теоретический расчёт. В реальных условиях ёмкость может отличаться из-за:
- Температурного режима (внешней температуры)
- Состояния пауербанка (новый или б/у)
- Метода разряда
- Внутреннего сопротивления (зависит от срока использования пауербанка)
Некоторые плюсы питания через модуль:
- Компактный и легкий пауербанк, не занимает много места, легко брать с собой
- Можно быстро зарядить обычной зарядкой где угодно, от розетки или в автомобиле
- Легко поменять севший пауербанк на заряженный, все подключения через USB-C
- Пауербанк стоит значительно дешевле LiFePo аккумулятора, к тому же к нему не нужна специальная зарядка.
- Пауербанк можно использовать для одновременной зарядки других устройств, например планшета или телефона
- Современные пауербанки имеют наиболее продвинутую на сегодняшний день, литий-полимерную конструкцию что позволяет сохранить максимум заряда в очень компактном корпусе
- Особенность технологии: работает только на мощных современных пауербанках, поддерживающих быструю зарядку спецификации PD3 и выше
Если вы не хотите таскать громоздкий и тяжелый LiFePo аккумулятор, а тем более тяжеленный свинцовый автомобильный АКБ, заказывайте компактный модуль питания для эхолота Accuphy и подключайте его к пауербанку, подходящему по вышеописанным требованиям

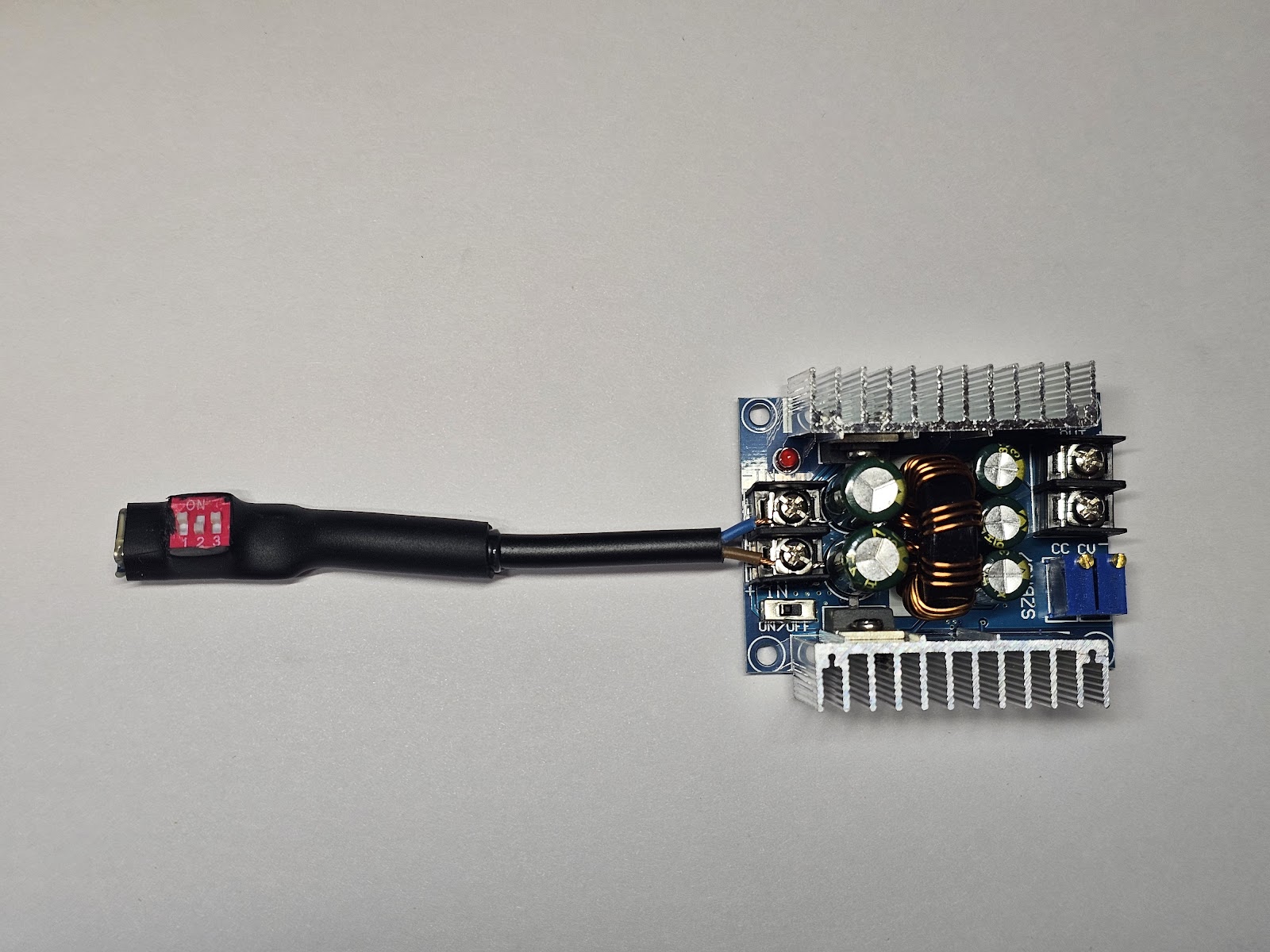

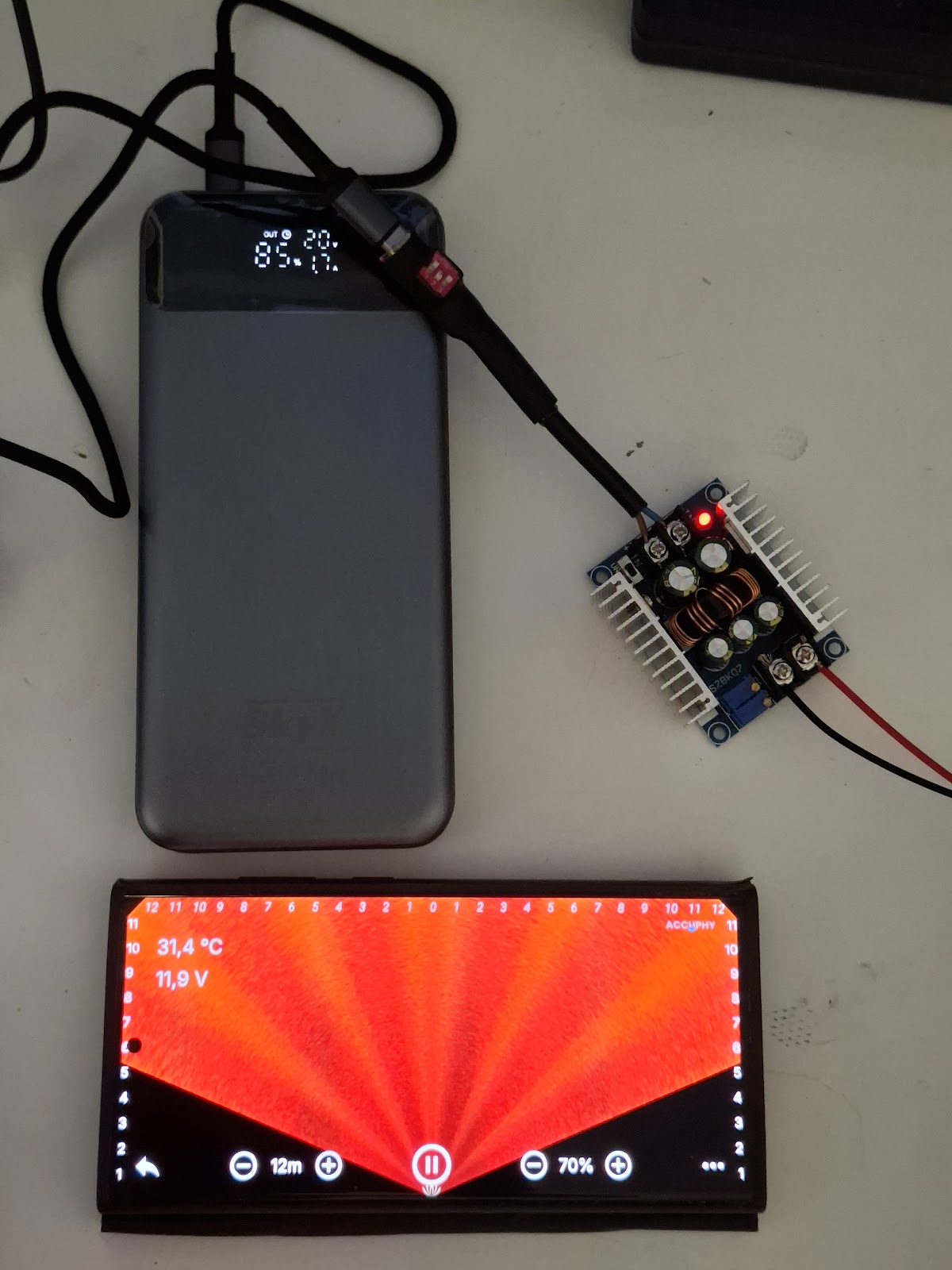

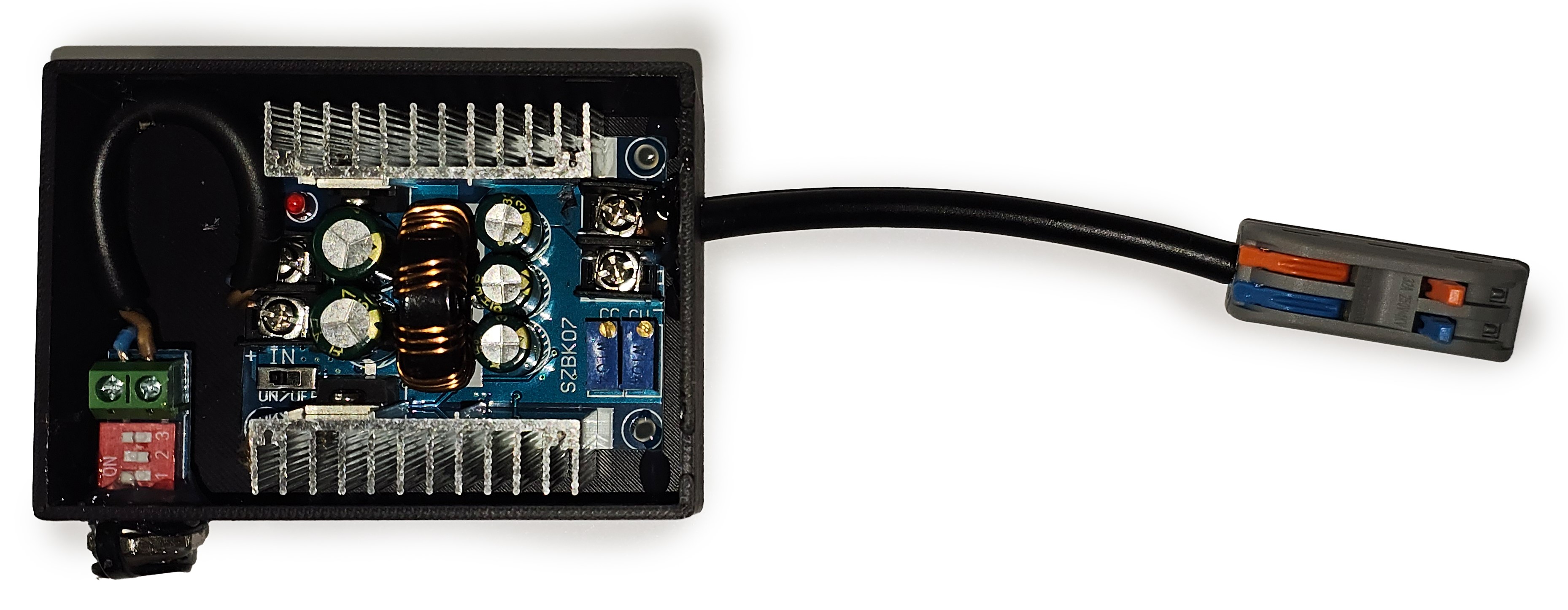

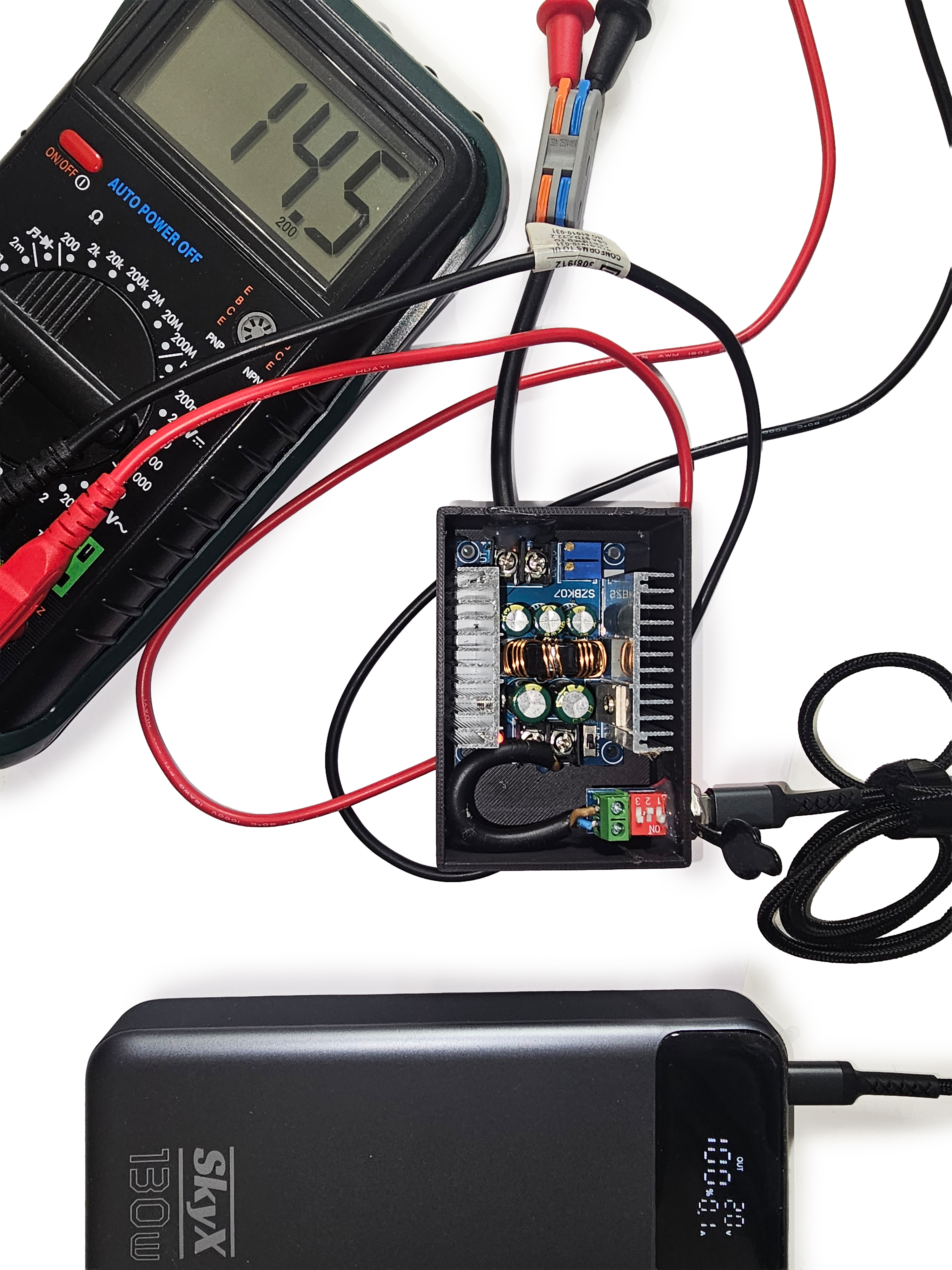

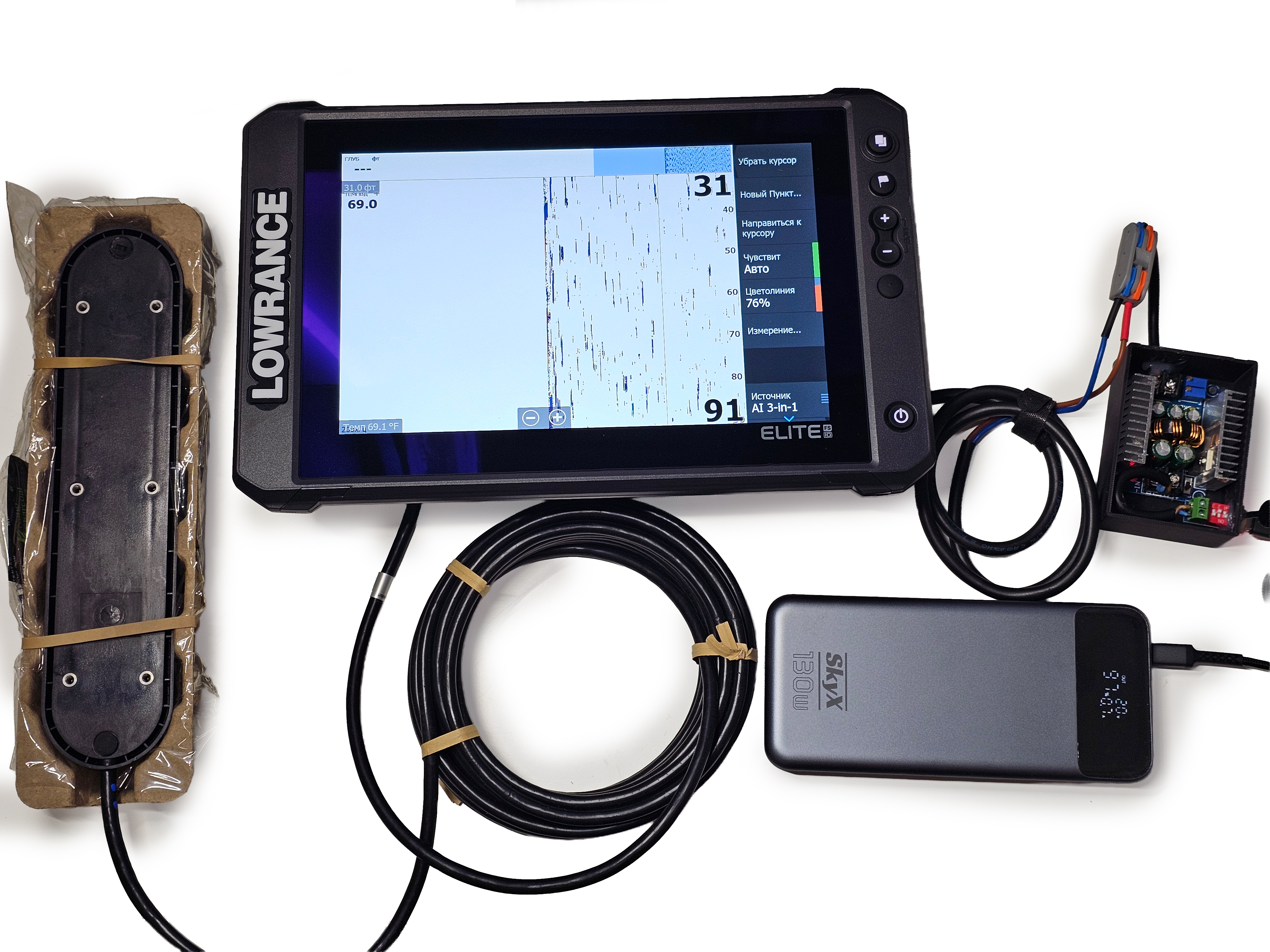

А еще мы сделали сверхмощный модуль питания, который позволяет запитать от 100Вт пауербанка практически любой эхолот потреблением до 5А! Видео с опытным образцом на нашем канале Youtube
